LM1117:電源の接続方法について

Part Number: LM1117

LM1117の電源についてお伺いします。

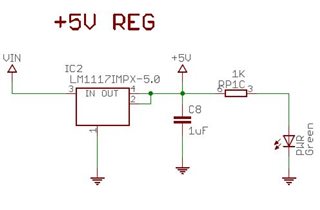

上記回路はArduino nanoの電源回路です。

通常はVINラインに7~12Vを入力して使用しますが、VINラインに電源を接続せずにUSBから給電した場合、

「VINライン=未接続、+5Vライン=+5V」になり、LM1117としては「IN=未接続、OUT=+5V」となります。

LM1117としてこのような使い方は問題ないのでしょうか?

問題が無い場合、データシート等で問題がないと説明されている部分があるでしょうか?

以上、お手数をお掛けしますがご回答いただけますよう宜しくお願い申し上げます。

  • Hello,

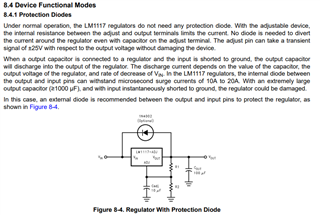

    If VIN = 0V (not connected) and VOUT = 5V (powered by USB), reverse current will flow from OUT to IN because of the parasitic body diode of the BJT pass device. This will likely damage the device the way you are using it. Section 8.4.1 describes this:

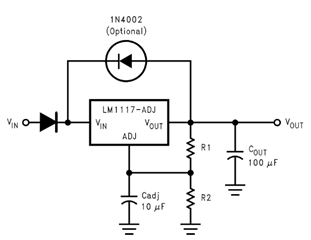

    If there is a concern with VIN charging to 5V when the 5V USB is powering the circuit, you can place a second diode at the input to prevent the current from going further upstream. Since you are not using an input capacitor, the reverse current in this scenario would be minimal and the device should survive.

    Regards,

    Nick
