LM35 :DZ ==> cablage blindage capteur

Part Number: LM35

bonjour,

dans nos station nous utilisons les LM35DZ pour mesurer la T° interne du site via un module ADM6017 qui des entrées analogiques

de maniere generale je n'ai jamais eu de soucis

en revanche on m'a demander d'installer un LM35 dans un refrigeration:

or la distance entre l'alim et le module adam6017 qui recoit l'entrée analogique est d'environ  15 à 20 mètres

j'ai utilisé un cable qui a une tresse de blindage

le cable passe à coté de cable d'alimentation de lumiere ou de prise de courant ainsi que des cables RJ45 pour le reseau interne de notre structure

-le blindage est à la terre

-jai mis deux fils par broche pour faire la liaison du LM35  au module amda607

en gros le VS+ et branché avec deux fils la sortie avec deux fils de ce fameux cable blindés

diametre du fil enivron 0.3mm²

j'ai testé la resistance des deux fils elle est à 2 omhs sur la longueur...

la mesure dans un frigo est entre 3 et 10 °C (verifié avec un etalon de T°)

or le module adam 6017 indique 40°C

y=ax+b

avec a = 0.1 et b =0 et x etant la valeurs en mv du LM35 et Y la T°

0.1* x + b

donc la le lm35 envoi soit disant 400mv sur l'entrée analogique du module adam en gros alors qu'il devrait avoir que 100mv max pour 10°C

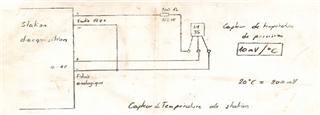

le schema



  • Hi Kevin,

    Thanks for the thorough system detail. Based on your description, I have 2 recommendations:

    1. With the long shielded wires you are most likely inducing enough parasitics to make the output of the LM35 unstable. The LM35 is only able to drive 50pF. A higher capacitive load than 50pF will make the outpput oscillate which will be seen as a DC offset at your ADC (depending on the sampling rate). To help solve this, I recommend implementing an RC damper close to the device as seen below.
    2. As you are expecting to measure temperatures at 3°C, you would be expecting 30mV out from the LM35 which it may not be able to output since it is too close to the rail (GND). I would recommend adding 2 forward-biased diodes on the low-side of the device so that you are able to measure temperatures closer to 0°C.

    Best regards,

    Simon Rojas
