Tool/software:
提供されているPspiceを使って入力電圧20/24/30Vでの出力電圧を確認しています。
ただし一時的に12.5Vとなるようなステップ応答を追加しています。
このステップ応答のため、AEFとπ型フィルタをなくすしかないと考えています。
・AEFとπ型フィルタ有(VIN=30→12.5V→30V)
まずこの見解はあってますでしょうか？
また、AEFとπ型フィルタをなくして、初期電圧を20/24/30Vに変更したところ、24Vのみ出力電圧が出ない結果が得られました。
これななぜでしょうか？
・AEFとπ型フィルタ無し(VIN=30→12.5V→30V)
・AEFとπ型フィルタ無し(VIN=24→12.5V→24V)
・AEFとπ型フィルタ無し(VIN=20→12.5V→20V)
Sorry. I will rewrite my request in English.
The output voltage is confirmed with an input voltage of 20/24/30V using the provided Pspice.
However, a step response is added so that it temporarily becomes 12.5V.
Because of this step response, I think the only option is to remove the AEF and π filter.
・With AEF and π filter (VIN=30→12.5V→30V)
First of all, is this conclusion correct?
Also, when I removed the AEF and π-type filter and changed the initial voltage to 20/24/30V, I found that only 24V output voltage was not obtained.
Why is this?
・No AEF and π-type filter (VIN=30→12.5V→30V)
・No AEF and π-type filter (VIN=24→12.5V→24V)
・No AEF and π-type filter (VIN=20→12.5V→20V)
The output current above was 18.09A, but changing it to 18.0A solved the problem.
Can I assume this is a bug in Pspice?

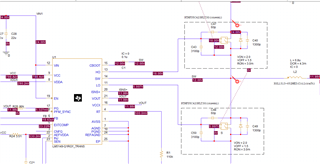

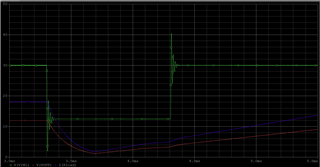

I measured the drain voltage of the H-side FET as shown below. There seems to be no problem with the input waveform.
