TPS65983B: PD Test -TD.PD.SNK3.E15 Test Fail

jay lo

Prodigy 10 points

Part Number: TPS65983B

hi ..

How can the following problems be solved?

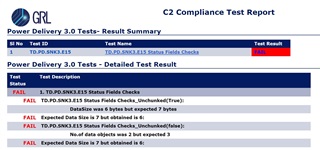

When performing PD3.0 test, its TD.PD.SNK3.E15 test item Fail,

Does this part have anything to do with VIF?

TPS65983B Firmware Version : 6.67

Titan Ridge Bus-Power Device.

over 3 years ago

0 Tommy Lin over 3 years ago

TI__Mastermind 31530 points

Hi,

From the failure description, it seems like there is a mismatch between the VIF and the project setting. Can you share the VIF used for testing?

Regards.

0 jay lo over 3 years ago in reply to Tommy Lin

Prodigy 10 points

HI Tommy:

Please see attached VIF

Fullscreen Thunderbolt-mini-Dock__1__0-2022-5-18 .xml Download
