Part Number: TDA4VM
Linux SDK: J721e EVM 08.04.00
RTOS SDK: J721e EVM 08.04.00.06

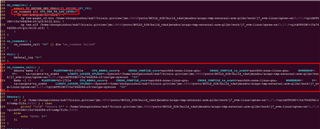

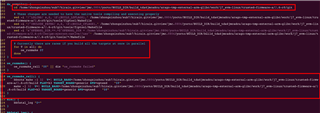

Build tiboot3.bin, tispl.bin, u-boot.img by Yocto,
Build MCU1_0 cddipc by RTOS SDK,
Boot the TDA4 failed with DFU mode, the following is the A72 console log output:
U-Boot SPL 2021.01-tda4jmcadcu (Mar 03 2023 - 06:29:00 +0000) Model: Texas Instruments K3 J721E SoC Board: Hirain-TDA4 rev V1.1 SYSFW ABI: 3.1 (firmware rev 0x0008 '8.4.1--v08.04.01 (Jolly Jellyfi') Trying to boot from DFU ##################################################DOWNLOAD ... OK Ctrl+C to exit ... init_env from device 18 not supported! Starting ATF on ARM64 core... NOTICE: BL31: v2.6(release):v2.7-rc0-dirty NOTICE: BL31: Built : 05:55:58, Nov 9 2022 I/TC: I/TC: OP-TEE version: 3.17.0-125-g15a746d28 (gcc version 9.2.1 20191025 (GNU Toolchain for the A-profile Architecture 9.2-2019.12 (arm-9.10))) #1 Wed Nov 9 05:19:03 UTC 2022 aarch64 I/TC: WARNING: This OP-TEE configuration might be insecure! I/TC: WARNING: Please check https://optee.readthedocs.io/en/latest/architecture/porting_guidelines.html I/TC: Primary CPU initializing I/TC: SYSFW ABI: 3.1 (firmware rev 0x0008 '8.4.1--v08.04.01 (Jolly Jellyfi') I/TC: HUK Initialized E/TC:0 0 k3_sec_proxy_verify_thread:108 Queue is busy E/TC:0 0 k3_sec_proxy_recv:196 Thread SEC_PROXY_RESPONSE_THREAD verification failed. ret = -65523 E/TC:0 0 ti_sci_get_response:101 Message receive failed (-65523) E/TC:0 0 ti_sci_do_xfer:149 Failed to get response (-65523) E/TC:0 0 sa2ul_init:58 Failed to get SA2UL device E/TC:0 0 call_initcalls:43 Initcall __text_start + 0x0005b4a0 failed I/TC: Primary CPU switching to normal world boot
We use the following command to build MCU1_0 cddipc module:
mcusw/build$ mcusw/build$ make cdd_ipc_profile_app BOARD=j721e_evm SOC=j721e BUILD_PROFILE=release CORE=mcu1_0 BUILD_OS_TYPE=freertos
We add lds script file to build cddipc image:
/*==========================*/
/* Linker Settings */
/*==========================*/
--retain="*(.bootCode)"
--retain="*(.startupCode)"
--retain="*(.startupData)"
--retain="*(.irqStack)"
--retain="*(.fiqStack)"
--retain="*(.abortStack)"
--retain="*(.undStack)"
--retain="*(.svcStack)"
--fill_value=0
--stack_size=0x4000
--heap_size=0x8000
--entry_point=_freertosresetvectors
-stack 0x4000 /* SOFTWARE STACK SIZE */
-heap 0x8000 /* HEAP AREA SIZE */
/*-------------------------------------------*/
/* Stack Sizes for various modes */
/*-------------------------------------------*/
__IRQ_STACK_SIZE = 0x1000;
__FIQ_STACK_SIZE = 0x0100;
__ABORT_STACK_SIZE = 0x0100;
__UND_STACK_SIZE = 0x0100;
__SVC_STACK_SIZE = 0x0100;
/*--------------------------------------------------------------------------*/
/* Memory Map */
/*--------------------------------------------------------------------------*/
--define FILL_PATTERN=0xFEAA55EF
--define FILL_LENGTH=0x100
MEMORY
{
VECTORS (X) : ORIGIN = 0x00000000 LENGTH = 0x00000040
/*=================== MCU0_R5F_0 Local View ========================*/
MCU0_R5F0_ATCM (RWIX) : ORIGIN = 0x41000000 LENGTH = 0x00008000
MCU0_R5F0_BTCM_VECS (RWIX) : ORIGIN = 0x41010000 LENGTH = 0x00000100
MCU0_R5F0_BTCM (RWIX) : ORIGIN = 0x41010100 LENGTH = 0x00007F00
/*==================== MCU0_R5F_1 SoC View =========================*/
MCU0_R5F1_ATCM (RWIX) : ORIGIN = 0x41400000 LENGTH = 0x00008000
MCU0_R5F1_BTCM (RWIX) : ORIGIN = 0x41410000 LENGTH = 0x00008000
/*========================J721E MCMS3 LOCATIONS ===================*/
/*---------- J721E Reserved Memory for ARM Trusted Firmware -------*/
MSMC3_ARM_FW (RWIX) : ORIGIN = 0x70000000 LENGTH = 0x00040000 /* 256KB */
MSMC3 (RWIX) : ORIGIN = 0x70040000 LENGTH = 0x007B0000 /* 8MB - 320KB */
/*------------- J721E Reserved Memory for DMSC Firmware -----------*/
MSMC3_DMSC_FW (RWIX) : ORIGIN = 0x707F0000 LENGTH = 0x00010000 /* 64KB */
DDR0 (RWIX) : origin=0x80000000 length=0x8000000 /* 2GB */
/* Used in this file */
DDR0_MCU_1_0 (RWIX) : origin=0xA0100000 length=0x00F00000 /* 16MB */
/* Refer the user guide for details on persistence of these sections */
OCMC_RAM_BOARD_CFG (RWIX) : origin=0x41C80000 length=0x2000
OCMC_RAM_SCISERVER (RWIX) : origin=0x41C82000 length=0x60000
RESET_VECTORS (X) : origin=0x41CE2000 length=0x100
OCMC_RAM (RWIX) : origin=0x41CE2100 length=0x1DA00
OCMC_RAM_X509_HEADER (RWIX) : origin=0x41CFFB00 length=0x500
} /* end of MEMORY */
/*----------------------------------------------------------------------------*/
/* Section Configuration */
SECTIONS
{
.freertosrstvectors : {} palign(8) > MCU0_R5F0_BTCM_VECS
.bootCode : {} palign(8) > MCU0_R5F0_BTCM
.startupCode : {} palign(8) > MCU0_R5F0_BTCM
.startupData : {} palign(8) > MCU0_R5F0_BTCM, type = NOINIT
.text : {} palign(8) > DDR0_MCU_1_0
GROUP {
.text.hwi : palign(8)
.text.cache : palign(8)
.text.mpu : palign(8)
.text.boot : palign(8)
} > MCU0_R5F0_BTCM
.const : {} palign(8) > DDR0_MCU_1_0
.rodata : {} palign(8) > DDR0_MCU_1_0
.cinit : {} palign(8) > DDR0_MCU_1_0
.pinit : {} palign(8) > DDR0_MCU_1_0
/* For NDK packet memory, we need to map this sections before .bss*/
.bss:NDK_MMBUFFER (NOLOAD) {} ALIGN (128) > DDR0_MCU_1_0
.bss:NDK_PACKETMEM (NOLOAD) {} ALIGN (128) > DDR0_MCU_1_0
.bss : {} align(4) > DDR0_MCU_1_0
.far : {} align(4) > DDR0_MCU_1_0
.data : {} palign(128) > DDR0_MCU_1_0
.data_buffer: {} palign(128) > DDR0_MCU_1_0
.sysmem : {} > DDR0_MCU_1_0
.stack : {} align(4) > DDR0_MCU_1_0 (HIGH) fill=FILL_PATTERN
.bss.devgroup* : {} align(4) > DDR0_MCU_1_0
.const.devgroup*: {} align(4) > DDR0_MCU_1_0
.data_user : {} align(4) > DDR0_MCU_1_0
.boardcfg_data : {} align(4) > DDR0_MCU_1_0
/* USB or any other LLD buffer for benchmarking */
.benchmark_buffer (NOLOAD) {} ALIGN (8) > DDR0_MCU_1_0
.irqStack : {. = . + __IRQ_STACK_SIZE;} align(4) > DDR0_MCU_1_0(HIGH)
RUN_START(__IRQ_STACK_START)
RUN_END(__IRQ_STACK_END)
.fiqStack : {. = . + __FIQ_STACK_SIZE;} align(4) > DDR0_MCU_1_0(HIGH)
RUN_START(__FIQ_STACK_START)
RUN_END(__FIQ_STACK_END)
.abortStack : {. = . + __ABORT_STACK_SIZE;} align(4) > DDR0_MCU_1_0(HIGH)
RUN_START(__ABORT_STACK_START)
RUN_END(__ABORT_STACK_END)
.undStack : {. = . + __UND_STACK_SIZE;} align(4) > DDR0_MCU_1_0(HIGH)
RUN_START(__UND_STACK_START)
RUN_END(__UND_STACK_END)
.svcStack : {. = . + __SVC_STACK_SIZE;} align(4) > DDR0_MCU_1_0(HIGH)
RUN_START(__SVC_STACK_START)
RUN_END(__SVC_STACK_END)
/* Additional sections settings */
McalTextSection : fill=FILL_PATTERN, align=4, load > DDR0_MCU_1_0
{
.=align(4);
__linker_spi_text_start = .;
. += FILL_LENGTH;
*(SPI_TEXT_SECTION)
*(SPI_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_spi_text_end = .;
.=align(4);
__linker_gpt_text_start = .;
. += FILL_LENGTH;
*(GPT_TEXT_SECTION)
*(GPT_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_gpt_text_end = .;
.=align(4);
__linker_dio_text_start = .;
. += FILL_LENGTH;
*(DIO_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_dio_text_end = .;
.=align(4);
__linker_eth_text_start = .;
. += FILL_LENGTH;
*(ETH_TEXT_SECTION)
*(ETH_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_eth_text_end = .;
.=align(4);
__linker_ethtrcv_text_start = .;
. += FILL_LENGTH;
*(ETHTRCV_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_ethtrcv_text_end = .;
.=align(4);
__linker_can_text_start = .;
. += FILL_LENGTH;
*(CAN_TEXT_SECTION)
*(CAN_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_can_text_end = .;
.=align(4);
__linker_wdg_text_start = .;
. += FILL_LENGTH;
*(WDG_TEXT_SECTION)
*(WDG_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_wdg_text_end = .;
.=align(4);
__linker_pwm_text_start = .;
. += FILL_LENGTH;
*(PWM_TEXT_SECTION)
*(PWM_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_pwm_text_end = .;
__linker_adc_text_start = .;
. += FILL_LENGTH;
*(ADC_TEXT_SECTION)
*(ADC_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_adc_text_end = .;
.=align(4);
__linker_cdd_ipc_text_start = .;
. += FILL_LENGTH;
*(CDD_IPC_TEXT_SECTION)
*(CDD_IPC_ISR_TEXT_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_cdd_ipc_text_end = .;
}
McalConstSection : fill=FILL_PATTERN, align=4, load > DDR0_MCU_1_0
{
.=align(4);
__linker_spi_const_start = .;
. += FILL_LENGTH;
*(SPI_CONST_32_SECTION)
*(SPI_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_spi_const_end = .;
.=align(4);
__linker_gpt_const_start = .;
. += FILL_LENGTH;
*(GPT_CONST_32_SECTION)
*(GPT_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_gpt_const_end = .;
.=align(4);
__linker_dio_const_start = .;
. += FILL_LENGTH;
*(DIO_CONST_32_SECTION)
*(DIO_CONST_UNSPECIFIED_SECTION)
*(DIO_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_dio_const_end = .;
.=align(4);
__linker_can_const_start = .;
. += FILL_LENGTH;
*(CAN_CONST_8_SECTION)
*(CAN_CONST_32_SECTION)
*(CAN_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_can_const_end = .;
.=align(4);
__linker_eth_const_start = .;
. += FILL_LENGTH;
*(ETH_CONST_32_SECTION)
*(ETH_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_eth_const_end = .;
.=align(4);
__linker_ethtrcv_const_start = .;
. += FILL_LENGTH;
*(ETHTRCV_CONST_32_SECTION)
*(ETHTRCV_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_ethtrcv_const_end = .;
.=align(4);
__linker_wdg_const_start = .;
. += FILL_LENGTH;
*(WDG_CONST_32_SECTION)
*(WDG_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_wdg_const_end = .;
.=align(4);
__linker_pwm_const_start = .;
. += FILL_LENGTH;
*(PWM_CONST_32_SECTION)
*(PWM_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_pwm_const_end = .;
.=align(4);
__linker_adc_const_start = .;
. += FILL_LENGTH;
*(ADC_CONST_32_SECTION)
*(ADC_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_adc_const_end = .;
.=align(4);
__linker_cdd_ipc_const_start = .;
. += FILL_LENGTH;
*(CDD_IPC_CONST_32_SECTION)
*(CDD_IPC_CONFIG_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_cdd_ipc_const_end = .;
}
McalInitSection : fill=FILL_PATTERN, align=4, load > DDR0_MCU_1_0
{
.=align(4);
__linker_spi_init_start = .;
. += FILL_LENGTH;
*(SPI_DATA_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_spi_init_end = .;
.=align(4);
__linker_gpt_init_start = .;
. += FILL_LENGTH;
*(GPT_DATA_INIT_32_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_gpt_init_end = .;
.=align(4);
__linker_pwm_init_start = .;
. += FILL_LENGTH;
*(PWM_DATA_INIT_32_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_pwm_init_end = .;
.=align(4);
__linker_dio_init_start = .;
. += FILL_LENGTH;
*(DIO_DATA_INIT_32_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_dio_init_end = .;
.=align(4);
__linker_eth_init_start = .;
. += FILL_LENGTH;
*(ETH_DATA_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_eth_init_end = .;
.=align(4);
__linker_ethtrcv_init_start = .;
. += FILL_LENGTH;
*(ETHTRCV_DATA_INIT_UNSPECIFIED_SECTION)
*(ETHTRCV_DATA_INIT_32_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_ethtrcv_init_end = .;
.=align(4);
__linker_can_init_start = .;
. += FILL_LENGTH;
*(CAN_DATA_INIT_8_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_can_init_end = .;
.=align(4);
__linker_wdg_init_start = .;
. += FILL_LENGTH;
*(WDG_DATA_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_wdg_init_end = .;
.=align(4);
__linker_adc_init_start = .;
. += FILL_LENGTH;
*(ADC_DATA_INIT_UNSPECIFIED_SECTION)
*(ADC_DATA_INIT_32_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_adc_init_end = .;
.=align(4);
__linker_cdd_ipc_init_start = .;
. += FILL_LENGTH;
*(CDD_IPC_DATA_INIT_UNSPECIFIED_SECTION)
*(CDD_IPC_DATA_INIT_32_SECTION)
*(CDD_IPC_DATA_INIT_8_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_cdd_ipc_init_end = .;
}
McalNoInitSection : fill=FILL_PATTERN, align=4, load > DDR0_MCU_1_0, type = NOINIT
{
.=align(4);
__linker_spi_no_init_start = .;
. += FILL_LENGTH;
*(SPI_DATA_NO_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_spi_no_init_end = .;
.=align(4);
__linker_gpt_no_init_start = .;
. += FILL_LENGTH;
*(GPT_DATA_NO_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_gpt_no_init_end = .;
.=align(4);
__linker_dio_no_init_start = .;
. += FILL_LENGTH;
*(DIO_DATA_NO_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_dio_no_init_end = .;
.=align(4);
__linker_eth_no_init_start = .;
. += FILL_LENGTH;
*(ETH_DATA_NO_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_eth_no_init_end = .;
.=align(4);
__linker_ethtrcv_no_init_start = .;
. += FILL_LENGTH;
*(ETHTRCV_DATA_NO_INIT_UNSPECIFIED_SECTION)
*(ETHTRCV_DATA_NO_INIT_16_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_ethtrcv_no_init_end = .;
.=align(4);
__linker_can_no_init_start = .;
. += FILL_LENGTH;
*(CAN_DATA_NO_INIT_UNSPECIFIED_SECTION)
*(CAN_DATA_NO_INIT_32_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_can_no_init_end = .;
.=align(4);
__linker_wdg_no_init_start = .;
. += FILL_LENGTH;
*(WDG_DATA_NO_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_wdg_no_init_end = .;
.=align(4);
__linker_pwm_no_init_start = .;
. += FILL_LENGTH;
*(PWM_DATA_NO_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_pwm_no_init_end = .;
__linker_adc_no_init_start = .;
. += FILL_LENGTH;
*(ADC_DATA_NO_INIT_UNSPECIFIED_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_adc_no_init_end = .;
__linker_cdd_ipc_no_init_start = .;
. += FILL_LENGTH;
*(CDD_IPC_DATA_NO_INIT_UNSPECIFIED_SECTION)
*(CDD_IPC_DATA_NO_INIT_8_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_cdd_ipc_no_init_end = .;
}
/* Example Utility specifics */
VariablesAlignedNoInitSection : align=8, load > DDR0_MCU_1_0, type = NOINIT
{
.=align(8);
__linker_cdd_ipc_no_init_align_8b_start = .;
. += FILL_LENGTH;
*(CDD_IPC_DATA_NO_INIT_8_ALIGN_8B_SECTION)
.=align(8);
. += FILL_LENGTH;
__linker_cdd_ipc_no_init_align_8b_end = .;
}
/* Example Utility specifics */
UtilityNoInitSection : align=4, load > OCMC_RAM, type = NOINIT
{
.=align(4);
__linker_utility_no_init_start = .;
. += FILL_LENGTH;
*(EG_TEST_RESULT_32_SECTION)
.=align(4);
. += FILL_LENGTH;
__linker_utility_no_init_end = .;
}
SciClientBoardCfgSection : align=128, load > DDR0_MCU_1_0, type = NOINIT
{
.=align(128);
__linker_boardcfg_data_start = .;
. += FILL_LENGTH;
*(.boardcfg_data)
.=align(128);
. += FILL_LENGTH;
__linker_boardcfg_data_end = .;
}
/* This section is used for descs and ring mems. It's best to have
* it in OCMRAM or DDR0_MCU_1_0 */
McalUdmaSection : fill=FILL_PATTERN, align=128, load > DDR0_MCU_1_0
{
.=align(128);
__linker_eth_udma_start = .;
. += FILL_LENGTH;
*(ETH_UDMA_SECTION)
.=align(128);
. += FILL_LENGTH;
__linker_eth_udma_end = .;
}
McalTxDataSection : fill=FILL_PATTERN, align=128, load > DDR0_MCU_1_0, type = NOINIT
{
.=align(128);
__linker_eth_tx_data_start = .;
. += FILL_LENGTH;
*(ETH_TX_DATA_SECTION)
.=align(128);
. += FILL_LENGTH;
__linker_eth_tx_data_end = .;
}
McalRxDataSection : fill=FILL_PATTERN, align=128, load > DDR0_MCU_1_0, type = NOINIT
{
.=align(128);
__linker_eth_rx_data_start = .;
. += FILL_LENGTH;
*(ETH_RX_DATA_SECTION)
.=align(128);
. += FILL_LENGTH;
__linker_eth_rx_data_end = .;
}
} /* end of SECTIONS */
/*----------------------------------------------------------------------------*/
/* Misc linker settings */
/*-------------------------------- END ---------------------------------------*/
