TUSB2046I: TUSB2046I

Message shows there is no enough power for CODEC device, do you know what power needed for CODEC?

DO you have datasheet for OCDEC?

Best

Brian

CODECの消費電力は非常に小さいです。

また、TUSB2046のBUSPWR pin ="H"→"L"に変更すると、本問題の発生は無くなりました。

この対処方法でもんだ有りませんでしょうか?

When BUSPWR is low,  do you still get Vbus  out from Vbus_switch?

Best

Brian

はい。VBUSは正常に出力(5V程度)されています。

再度確認になります。

TUSB2046のBUSPWR pin ="L"で改善していますが、

元々、TUSB2046のBUSPWR pin ="H"の状態で、以下のメッセージが出た理由は何か考えられるのでしょうか?

#回路的に大丈夫か再確認したく..

---  ★PC側で表示させるエラーメッセージ

USBハブの電力が足りません。

ハブが十分な電力を供給していないため、USB Composite Deviceをサポートできません

---

ご連絡ありがとうございます。

もう一点だけ質問になりますが、

BUSPWR pin ="L"設定した際にマスタ電源をローカル電源→VBUS電源に切り替えましたが、

同様の問題は発生せず、正常に起動しています。

BUSPWR pin ="H"設定時は、ローカル電源/VBUS電源ともにNGでした。

BUSPWR pin設定と以下の結果は妥当な結果と言えるのでしょうか?

#確認方法が合っているか、心配しています。

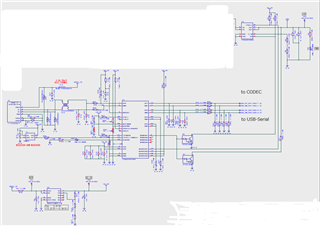

(USB-Hub配下には、CODEC/USB-Serialが接続されていますが、消費電流は数10mA程度です)

---

1. BUSPWR pin="H" : VBUS電源マスタ     NG

2. BUSPWR pin="H" : ローカル電源マスタ NG

3. BUSPWR pin="L" : VBUS電源マスタ     OK

4. BUSPWR pin="L" : ローカル電源マスタ OK

Can you explain how this vbus contorl works?

Best

Brian

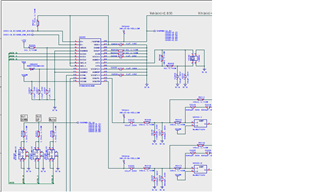

TPS2557の前段で、端子切替(VBUS or ローカル(AC→5V))を行っています。

USBが接続されたら、POWEN="L"出力され、TPS2557がEN(EN="H")となり、

配下に電源供給されます。

デフォルト端子設定は、ローカル側（AC→5V)となります。

I will review later today.

Best

Brian

why Q1 connect to TPS2557 output?

Best

Brian

オーバーカレントで電源が落ちる際（PWRON="L"--> "H")、急峻にTPS2557 OUT電源が落ちる様、

負荷100Ω経由でTPS2557 OUTに接続しています。

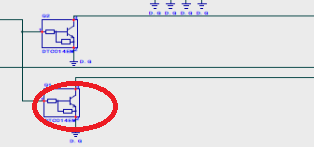

PWORN will recover once overcurrent is cleared so there is no need to connect TPS2557 output to control  transistor in red.

Best

Brian

Thank you your reply.

Going back to the topic, do you understand the cause of the following?

---

1. BUSPWR pin="H" : VBUS電源マスタ     NG (*1 message)

2. BUSPWR pin="H" : ローカル電源マスタ NG (*1 message)

3. BUSPWR pin="L" : VBUS電源マスタ     OK

4. BUSPWR pin="L" : ローカル電源マスタ OK

------

(*1 message)

USBハブの電力が足りません。

ハブが十分な電力を供給していないため、USB Composite Deviceをサポートできません

Using a combination of the BUSPWR and EEDATA/GANGED inputs, the TUSB2046x supports four modes of power management.

If   BUSPWR pin="H", did you try  EEDATA/GANGED to low?

Best

Brian

BUSPWR pin="H", EEDATA/GANGED="L"

設定しましたが、結果は同じでした。以下のメッセージが出ます。

--- message

USBハブの電力が足りません。

ハブが十分な電力を供給していないため、USB Composite Deviceをサポートできません
